Είναι αρκετά ανθεκτικός ο σωλήνας τιτανίου λεπτού τοιχώματος 0,5 mm;

Οι σωλήνες εναλλάκτη θερμότητας δεν χρειάζεται να αντέχουν σε υψηλή πίεση. Η διαφορά πίεσης είναι τυπικά χαμηλή (0,5-2,0 MPa). Το λεπτό τοίχωμα παρέχει καλύτερη μεταφορά θερμότητας και χαμηλότερο κόστος υλικού.

Για εφαρμογές εναλλάκτη θερμότητας και συμπυκνωτή θαλασσινού νερού, ο σωλήνας τιτανίου λεπτού τοιχώματος 0,5 mm είναι αρκετά ισχυρός. Χρησιμοποιείται ευρέως σε σταθμούς ηλεκτροπαραγωγής, μονάδες αφαλάτωσης και υπεράκτιες πλατφόρμες παγκοσμίως.

Βασισμένο σε σωλήνα τιτανίου ASTM B338 Gr.1, χωρίς ραφή, ανόπτηση.

Οι περισσότερες πιέσεις λειτουργίας του εναλλάκτη θερμότητας είναι 1,0-3,0 MPa. Ένας επιτοίχιος σωλήνας 0,5 mm παρέχει 2-8x περιθώριο ασφαλείας.

Ένας σωλήνας τιτανίου 0,5 mm έχει ονομαστική πίεση εργασίας 4-8 MPa – πολύ υψηλότερη από την τυπική υπηρεσία εναλλάκτη θερμότητας.

Φόρμουλα (φόρμουλα Barlow για λεπτό τοίχωμα):

Πίεση εργασίας=(2 × Αντοχή διαρροής × Πάχος τοιχώματος) / OD × Συντελεστής Ασφάλειας

Για τοίχο 25,4 mm OD x 0,5 mm Gr.1 σε 150 μοίρες:

= (2 × 170 MPa × 0,5 mm) / 25,4 mm × 0.25=1.7 Πίεση λειτουργίας MPa – επαρκής για τους περισσότερους εναλλάκτες θερμότητας.

Για την υπηρεσία εναλλάκτη θερμότητας, τα 0,5 mm ή τα 0,7 mm είναι το γλυκό σημείο – χαμηλότερο κόστος + καλύτερη μεταφορά θερμότητας + επαρκής αντοχή.

Για τυπικές συνθήκες εναλλάκτη θερμότητας θαλασσινού νερού, αρκεί 0,5 mm ή 0,7 mm. Για επιθετικές συνθήκες, πηγαίνετε πιο χοντρές.

1. Είναι ο σωλήνας τιτανίου 0,5 mm αρκετά ισχυρός για εναλλάκτες θερμότητας θαλασσινού νερού;
Ναί. Για τυπική πίεση λειτουργίας (0,5-2,0 MPa), το τοίχωμα 0,5 mm παρέχει περιθώριο ασφαλείας 2-8x. Χιλιάδες σωλήνες λεπτού τοιχώματος βρίσκονται σε υπηρεσία σε όλο τον κόσμο.

2. Ποια είναι η πίεση λειτουργίας του σωλήνα 0,5 mm Gr.1 (25,4 mm OD);
Η πίεση εργασίας (συντελεστής ασφαλείας 4:1) είναι 4,3 MPa. Η πίεση διάρρηξης είναι 17,2 MPa. Οι περισσότεροι εναλλάκτες θερμότητας λειτουργούν κάτω από 2,0 MPa.

3. Το λεπτότερο τοίχωμα σημαίνει λιγότερη αντοχή στη διάβρωση;
Όχι. Η αντοχή στη διάβρωση βασίζεται στο υλικό και όχι στο πάχος. Το φιλμ οξειδίου του τιτανίου προστατεύει ανεξάρτητα από το πάχος του τοιχώματος. Ωστόσο, το λεπτότερο τοίχωμα σημαίνει μικρότερο επίδομα διάβρωσης με την πάροδο του χρόνου.

4. Μπορεί ο σωλήνας τιτανίου 0,5 mm να λυγίσει U-;
Ναί. Το Gr.1 με επιμήκυνση 24% μπορεί να κάμπτεται U- σε τοίχο 0,5 mm. Χρησιμοποιήστε την κάμψη του μανδρελιού για να αποτρέψετε την ωογένεια και την κατάρρευση.

5. Ποια είναι η διαφορά μεταξύ 0,5mm και 0,7mm;
Το 0,7mm έχει 40% υψηλότερη βαθμολογία πίεσης και 40% περισσότερο κόστος υλικού. Και τα δύο είναι κατάλληλα για εναλλάκτες θερμότητας. Επιλέξτε 0,5 mm για χαμηλότερο κόστος και καλύτερη μεταφορά θερμότητας.

6. Πώς χειρίζομαι τους σωλήνες λεπτού τοιχώματος χωρίς ζημιά;
Χρησιμοποιήστε κατάλληλα εργαλεία χειρισμού σωλήνων. Μην πέφτετε και μην περπατάτε πάνω σε σωλήνες. Χρησιμοποιήστε νάιλον ιμάντες για ανύψωση. Τοποθετήστε τα φύλλα σωλήνων με προσοχή.

7. Το GNEE έχει σε απόθεμα σωλήνα τιτανίου 0,5 mm;

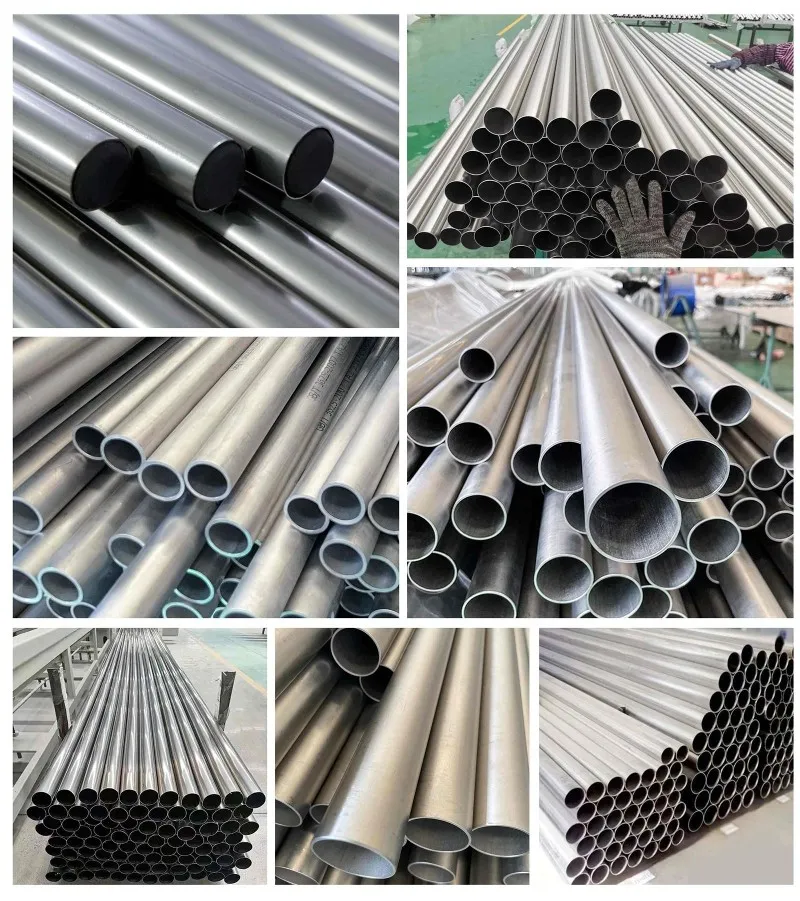

Ναι. 0.5mm Gr.1 και Gr.2 σε 12,7 mm, 19,0 mm και 25,4 mm OD είναι διαθέσιμα και έτοιμα για αποστολή.

8. Μπορεί η SGS να επιθεωρήσει την παραγγελία σωλήνων λεπτού τοιχώματος;
Ναί. Η επιθεώρηση τρίτου μέρους SGS-είναι διαθέσιμη. Το SGS μπορεί να παρακολουθήσει δοκιμές ισοπέδωσης, φλόγωσης, ECT, UT και υδροστατικών δοκιμών.

9. Πόσο καιρό θα διαρκέσει ο σωλήνας λεπτού τοιχώματος 0,5 mm στο θαλασσινό νερό;
20-30+ έτη. Το ίδιο με τους παχύτερους σωλήνες τοίχου. Ο ρυθμός διάβρωσης είναι μικρότερος από 0,001 mm/έτος – αμελητέος.

10. Πρέπει να χρησιμοποιήσω Gr.1 ή Gr.2 για σωλήνες λεπτού τοιχώματος;
Το Gr.1 είναι πιο όλκιμο (24% επιμήκυνση) και καλύτερο για κάμψη U-. Το Gr.2 έχει μεγαλύτερη αντοχή (απόδοση 275 MPa). Για εναλλάκτες θερμότητας λεπτού τοιχώματος, η Gr.1 είναι η πιο κοινή επιλογή.

Κάθε αποστολή GNEE περιλαμβάνει πιστοποιητικό δοκιμής EN 10204 3.1 Mill. Η επιθεώρηση τρίτου μέρους SGS ή BV-διατίθεται με κόστος του αγοραστή.
