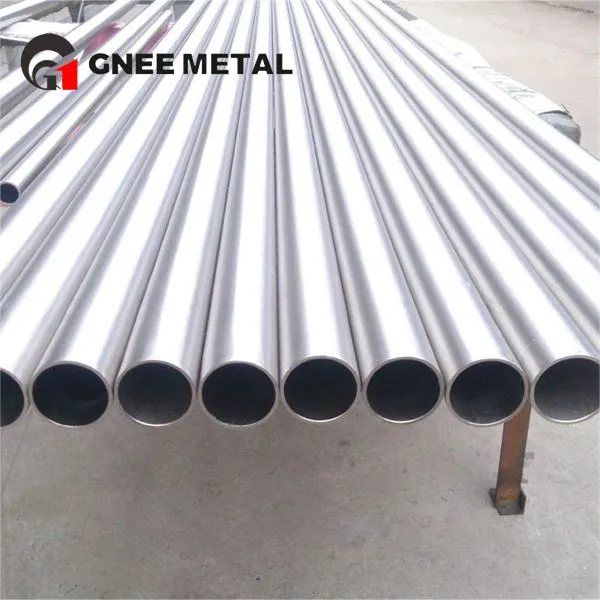

Σωλήνες από κράμα τιτανίου ASTM B338

Αυτή η προδιαγραφή καλύπτει 28 κατηγορίες σωλήνων από κράμα τιτανίου χωρίς συγκόλληση και συγκόλληση για επιφανειακές συμπυκνωτές, εξατμιστές και εναλλάκτες θερμότητας.

Αποστολή ερώτησής Chat τώρα

ASTM-B338-Titanium.pdf

Περιγραφή

Τι είναι το ASTM B338;

Το ASTM B338 είναι η κύρια διεθνής προδιαγραφή που καλύπτει χωρίς συγκόλληση και συγκολλημένους σωλήνες τιτανίου και κράματος τιτανίου που χρησιμοποιούνται σε επιφανειακούς συμπυκνωτές, εξατμιστές και εναλλάκτες θερμότητας.

Η τρέχουσα ενεργή έκδοση είναι το ASTM B338-17(2021), το οποίο περιλαμβάνει 28 διακριτές ποιότητες τιτανίου και κράματος τιτανίου. Αυτό το πρότυπο είναι τεχνικά ισοδύναμο με το ASME SB-338, πράγμα που σημαίνει ότι οι σωλήνες που είναι πιστοποιημένοι σύμφωνα με το ASTM B338 πληρούν επίσης τις απαιτήσεις του Κώδικα Λέβητα και Δοχείου Πίεσης ASME, επιτρέποντας τη διπλή πιστοποίηση για ευρύτερες βιομηχανικές εφαρμογές.

Βαθμός	Ονομασία UNS	Περιγραφή υλικού
Βαθμός 1	R50250	Μη κράμα τιτάνιο
Βαθμός 2	R50400	Μη κράμα τιτάνιο
Βαθμός 2Η	R50400	Μη κράμα τιτανίου (58 ksi min UTS)
Βαθμός 3	R50550	Μη κράμα τιτάνιο
Βαθμός 7	R52400	Μη κράμα Ti + 0.12-0.25% Pd
Βαθμός 7Η	R52400	Μη κράμα Ti + Pd (58 ksi min UTS)
Βαθμός 9	R56320	Κράμα Ti-3Al-2,5V
Βαθμός 11	R52250	Μη κράμα Ti + 0.12-0.25% Pd
Βαθμός 12	R53400	Κράμα Ti-0,3Mo-0,8Ni
Βαθμός 13	R53413	Κράμα Ti-0,5Ni-0,05Ru
Βαθμός 14	R53414	Κράμα Ti-0,5Ni-0,05Ru
Βαθμός 15	R53415	Κράμα Ti-0,5Ni-0,05Ru
Βαθμός 16	R52402	Μη κράμα Ti + 0.04-0.08% Pd
Βαθμός 16Η	R52402	Μη κράμα Ti + Pd (58 ksi min UTS)
Βαθμός 17	R52252	Μη κράμα Ti + 0.04-0.08% Pd
Βαθμός 18	R56322	Ti-3Al-2,5V + 0.04-0.08% Pd
Βαθμός 26	R52404	Μη κράμα Ti + 0.08-0.14% Ru
Βαθμός 26Η	R52404	Μη κράμα Ti + Ru (58 ksi min UTS)
Βαθμός 27	R52254	Μη κράμα Ti + 0.08-0.14% Ru
Βαθμός 28	R56323	Ti-3Al-2,5V + 0.08-0.14% Ru
Βαθμός 30	R53530	Κράμα Ti-0.3Co-0.05Pd
Βαθμός 31	R53532	Κράμα Ti-0.3Co-0.05Pd
Βαθμός 33	R53442	Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr
Βαθμός 34	R53445	Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr
Βαθμός 35	R56340	Ti-4,5Al-2Mo-1,6V-0,5Fe-0,3Si
Βαθμός 36	R58450	Κράμα Ti-45Nb
Βαθμός 37	R52815	Κράμα Ti-1,5Al
Βαθμός 38	R54250	Κράμα Ti-4Al-2,5V-1,5Fe
Βαθμός 39	R53390	Κράμα Ti-0,25Fe-0,4Si

ASTM B338 Grade 7 palladium titanium tube

Seamless vs. Welded: Ποιο πρέπει να προσδιορίσετε;

Παράμετρος	Σωλήνας τιτανίου χωρίς ραφή	Συγκολλημένος σωλήνας τιτανίου ASTM B338
Διαδικασία Παραγωγής	Περιστροφικό τρύπημα + ψυχρή έλαση	Ρολάρισμα λωρίδων + συνεχής συγκόλληση
Ανοχή πάχους τοίχου	±10% τυπικό	±5% τυπικό (πιο συνεπές)
Περιορισμός Μήκους	Περιορίζεται από το βάρος της μπιγιέτας	Απεριόριστο (μήκη πηνίου ή κοπής)
Δείκτης κόστους (Βαθμός 2)	1,00 (βασική γραμμή)	0,75–0,85 (15–25% χαμηλότερα)
Διαθεσιμότητα (OD < 50,8 mm)	6-8 εβδομάδες	3-4 εβδομάδες

Οι συγκολλημένοι σωλήνες είναι πλέον στάνταρ για-εναλλάκτες θερμότητας που ψύχονται με θαλασσινό νερό στην περιοχή OD 12,7 mm–38,1 mm, με την προϋπόθεση ότι το σφαιρίδιο συγκόλλησης έχει αφαιρεθεί (ψυχρή έλξη) και δοκιμάζεται 100% δινορεύμα ανά ASTM E426 ή E309.

Υποχρεωτικές δοκιμές και απαιτήσεις πιστοποίησης

Δοκιμή	Συχνότητα	Κριτήρια Αποδοχής
Δοκιμή εφελκυσμού	1 ανά παρτίδα	Πίνακας ανά βαθμό (UTS, YS, Elongation)
Τεστ ισοπέδωσης	2 σωλήνες ανά παρτίδα	Χωρίς ρωγμές
Flare Test	2 σωλήνες ανά παρτίδα	Χωρίς ρωγμές (μόνο χωρίς ραφή)
Δοκιμή φλάντζας	2 σωλήνες ανά παρτίδα	Χωρίς ρωγμές (μόνο συγκολλημένα)
Μη-Μη καταστροφική δοκιμή	100%	Δινορρεύμα ή υπερήχων ανά ASTM E426/E213
Υδροστατική δοκιμή	100%	Εναλλακτική του NDT εάν συμφωνηθεί

ASTM B338 έναντι ASME SB-338: Ποια είναι η διαφορά;

Τεχνικά: Κανένα.

Το ASME SB-338 είναι πανομοιότυπο στις χημικές, μηχανικές απαιτήσεις και απαιτήσεις δοκιμών με το ASTM B338. Η μόνη διαφορά είναι η αναφορά δικαιοδοσίας.

Το ASTM B338 αναφέρεται στις γενικές βιομηχανικές προδιαγραφές (πετρέλαιο & αέριο, αφαλάτωση, ισχύς).

ASME SB-338αναφέρεται στο ASME Section VIII, Division 1 κωδικοί δοχείων πίεσης.

Το εργοστάσιό μας

Το εργοστάσιό μας ειδικεύεται στην κατασκευή ακριβείας σωλήνων από κράμα τιτανίου ASTM B338, ενσωματώνοντας πάνω από 18 χρόνια εμπειρίας τόσο σε σωλήνες τιτανίου χωρίς συγκόλληση όσο και σε συγκολλημένες σωλήνες τιτανίου για παγκόσμιους εναλλάκτες θερμότητας, αφαλάτωση και υπεράκτιες εφαρμογές. Εξοπλισμένοι με προηγμένα ελαιοτριβεία ψυχρής έλασης, αυτοματοποιημένες γραμμές συγκόλλησης πλάσματος και 100%-εσωτερικές δυνατότητες NDT-συμπεριλαμβανομένης της δοκιμής δινορευμάτων και υπερήχων-διασφαλίζουμε την πλήρη ιχνηλασιμότητα από ακατέργαστη λωρίδα τιτανίου ή billet έως τον τελικό σωλήνα. Όλη η παραγωγή είναι διπλή-πιστοποιημένη κατά ASTM B338 και ASME SB-338, με αναφορές δοκιμών μύλου που παρέχονται για κάθε παρτίδα. Από την εμπορική καθαρότητα Βαθμού 2 έως τα κράματα Βαθμού 7, 9 και 12 υψηλής απόδοσης, παρέχουμε σταθερή ποιότητα, ανταγωνιστικούς χρόνους παράδοσης και τεχνική υποστήριξη για OEM και εργολάβους μηχανικής σε όλο τον κόσμο.

ASTM B338 Grade 9 Ti-3Al-2.5V tube

Η ομάδα μας

Η ομάδα μας αποτελείται από έμπειρους μεταλλουργούς, μηχανικούς συγκόλλησης και ειδικούς παραγωγής με συνδυασμένη εμπειρία δεκαετιών στην κατασκευή σωλήνων τιτανίου και τη διασφάλιση ποιότητας. Από την επιθεώρηση πρώτων υλών έως την τελική μη-μη καταστροφική δοκιμή, κάθε μέλος δεσμεύεται για ακρίβεια, ιχνηλασιμότητα και συνεχή βελτίωση. Συνεργαζόμαστε στενά με τους πελάτες κατά τη φάση των προδιαγραφών για να προτείνουμε την πιο οικονομικά-οικονομική μέθοδο ποιότητας και κατασκευής και οι τεχνικοί μηχανικοί πωλήσεών μας παρέχουν{{4}υποστήριξη σε πραγματικό χρόνο για RFQ, επιθεωρήσεις τρίτων-και τεκμηρίωση έργου. Είτε πρόκειται για μια τυπική παραγγελία σωλήνων συμπυκνωτή βαθμού 2 είτε για μια προσαρμοσμένη απαίτηση κράματος με αυστηρές ανοχές, η ομάδα μας παρέχει αξιόπιστες λύσεις, έγκαιρα και σύμφωνα με την πιστοποίηση.

Αξιόπιστη ομάδα

titanium welded tube
