Σωλήνας τιτανίου GR1: Μεγέθη, προδιαγραφές και εφαρμογές

Τι καλύπτουν οι προδιαγραφές ASTM Σωλήνας και σωλήνας GR1

Το ASTM B861 καλύπτει σωλήνες χωρίς ραφή για γενικές βιομηχανικές σωληνώσεις, με υδροστατική δοκιμή και τυπικές ανοχές. Το ASTM B338 καλύπτει σωλήνα χωρίς ραφή ή συγκολλημένο για εναλλάκτες θερμότητας και συμπυκνωτές, που απαιτούν δοκιμές ισοπέδωσης και καύσης με αυστηρές ανοχές. Το ASTM B862 καλύπτει συγκολλημένο σωλήνα για γενικές βιομηχανικές σωλήνες, με χαμηλότερο κόστος και δοκιμή ισοπέδωσης.

Μεγέθη σωλήνων GR1 (ASTM B861, NPS)

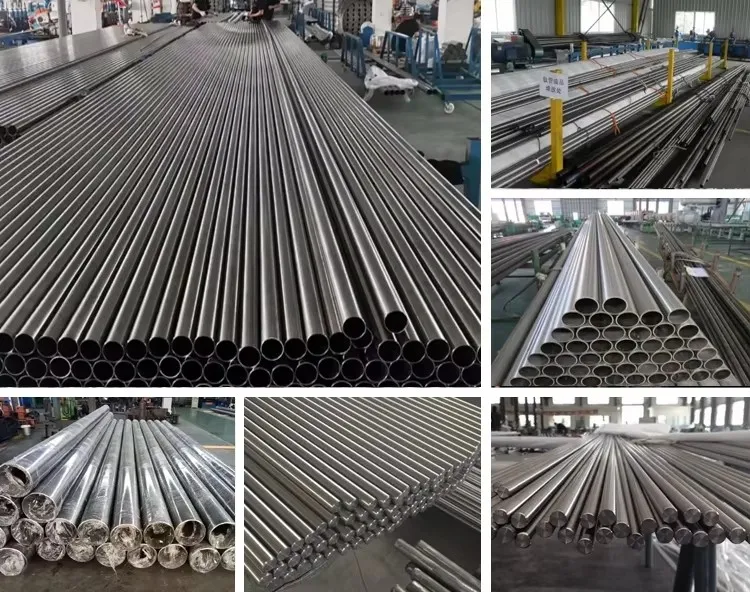

Μεγέθη σωλήνων εναλλάκτη θερμότητας GR1 (ASTM B338)

12,70 mm OD (0,7, 0,9, 1,0 mm τοίχωμα), 15,88 mm (0,9, 1,0, 1,2 mm), 19,05 mm (1,0, 1,2, 1,6 mm, πιο συνηθισμένα), 25,40 mm (1,2, 1,6, 1,6, 2,1 mm) και 2,1 mm 2,5 mm).

Υπολογισμός βάρους

Βάρος ανά μέτρο σε κιλά: (OD σε mm μείον τοίχωμα σε mm) επί τοίχωμα σε mm επί 0,0142. Παράδειγμα για σωλήνα 40 με χρονοδιάγραμμα 2 ιντσών (OD 60,3 mm, τοίχος 3,91 mm): (60.3 - 3.91) x 3,91 x 0.0142=3.13 kg ανά μέτρο.

Seamless vs Welded

Απαιτείται σωλήνας χωρίς ραφή για σωληνώσεις υψηλής πίεσης, δοχεία κωδικοποίησης και ορισμένες προδιαγραφές εναλλάκτη θερμότητας. Ο συγκολλημένος σωλήνας είναι πλήρως ανοπτημένος και δοκιμασμένος και εξοικονομεί χρήματα για μη{1}}μη κρίσιμη υπηρεσία.

Εφαρμογές

Σωλήνας GR1 (B861): γραμμές μεταφοράς χημικών, θαλάσσιες σωληνώσεις, σωληνώσεις βιομηχανικής διεργασίας, σωληνώσεις μονάδας αφαλάτωσης και σωληνώσεις υπεράκτιας πλατφόρμας. Σωλήνας GR1 (B338): εναλλάκτες θερμότητας-και-σωλήνων, σωλήνες συμπυκνωτή με κάμψη U-, αντιδραστήρες τιτανίου και εξοπλισμός χημικής επεξεργασίας. Σωλήνας GR1 (B{862): γραμμές οργάνων, χαμηλή-μεταφορά χημικών πιέσεων, γραμμές αποστράγγισης και εξαερισμού και γενικά βιομηχανικές σωλήνες.

GR1 εναντίον GR2

Το GR1 έχει αντοχή εφελκυσμού 240 MPa min με επιμήκυνση 24 τοις εκατό min και εξαιρετική μορφοποίηση. Το GR2 έχει 345 MPa min και 20 τοις εκατό min επιμήκυνση. Για ευθύγραμμους σωλήνες, λειτουργεί οποιαδήποτε κατηγορία. Για σφιχτές στροφές U-χρησιμοποιήστε το GR1 γιατί το GR2 μπορεί να σπάσει.

Συχνές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ σωλήνα και σωλήνα;Ο σωλήνας μετριέται με ονομαστικό μέγεθος και χρονοδιάγραμμα. Ο σωλήνας μετριέται με το ακριβές OD και το πάχος του τοιχώματος.

Ποιο είναι το πιο κοινό μέγεθος σωλήνα GR1;OD 19,05 mm με τοίχωμα 1,2 ή 1,6 mm.

Πώς μπορώ να υπολογίσω το βάρος του σωλήνα τιτανίου GR1;(OD mm μείον τοίχωμα mm) επί τοίχων mm επί 0,0142 ισούται με κιλά ανά μέτρο.

Είναι ο συγκολλημένος σωλήνας πιο αδύναμος από τον άνευ ραφής;Ο σωστά κατασκευασμένος συγκολλημένος σωλήνας έχει συντελεστή αντοχής συγκόλλησης από 0,85 έως 1,0. για υψηλή-πίεση ή κυκλική εξυπηρέτηση, η απρόσκοπτη είναι πιο ασφαλής.

Ποια είναι η διαφορά μεταξύ του ASTM B861 και του ASTM B338;Το ASTM B861 καλύπτει σωλήνες χωρίς ραφή για γενικές βιομηχανικές σωληνώσεις με υδροστατική δοκιμή και τυπικές ανοχές. Το ASTM B338 καλύπτει σωλήνα χωρίς ραφή ή συγκολλημένο για εναλλάκτες θερμότητας και συμπυκνωτές, που απαιτούν δοκιμές ισοπέδωσης και καύσης με αυστηρότερες ανοχές.

Γιατί το GR1 συνιστάται για σφιχτές στροφές U-;Το GR1 έχει ελάχιστη αντοχή εφελκυσμού 240 MPa με ελάχιστη επιμήκυνση 24 τοις εκατό, επομένως σχηματίζει σφιχτές κάμψεις U- χωρίς ρωγμές, ενώ το ισχυρότερο GR2 στα ελάχιστα 345 MPa μπορεί να ραγίσει σε τέτοιες στροφές.
